Выключатель для приборов 220В нефиксируемый накладного монтажа, A4 10-891

Область применения

Выключатель AO9101 широко используется в следующих сферах:

·         Оконная автоматика — дистанционное управление цепными, штоковыми и реечными электроприводами окон с питанием 220В

·         Дымоудаление — управление ручным режимом проветривания

·         Вентиляционные системы — дистанционное проветривание помещений

·         Производственные здания — управление световыми фонарями и технологическими люками

Технические характеристики

Напряжение питания:  230В AC, 50 Гц

Номинальный ток:         10А

Количество клавиш:     2

Тип монтажа:   Накладной (открытый), возможен скрытый (врезной)

Материал корпуса:       АБС-пластик

Габарит:              82x82x39 мм

Установочные размеры:            55±0,2 мм

Сечение проводников:               от 1,00 до 2,50 мм²

Степень защиты:            IP20

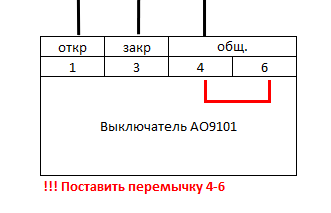

Схема подключения

Преимущества

Нефиксируемый тип управления — ключевая особенность выключателя AO9101. При отпускании клавиши контакт автоматически возвращается в исходное положение, что обеспечивает импульсное управление электроприводами. Это исключает возможность одновременного включения двух направлений движения и защищает привод от перегрузок.

Универсальная совместимость с большинством электроприводов переменного тока 230В.

Простота монтажа — выключатель может устанавливаться как накладным способом (в комплектной коробке), так и скрытым (в стандартный подрозетник 60 мм). Подключение осуществляется через винтовые клеммы с четкой маркировкой.

Встроенная защита – при одновременном нажатии 2х клавиш, цепь питания разрывается, тем самым система защищена от перегруза.

Совместимость с системами

Выключатель AO9101 полностью совместим со следующими типами электроприводов на 220В:

·         Цепные приводы — для верхнеподвесных, среднеподвесных и нижнеподвесных окон

·         Штоковые (шпиндельные) приводы — для влажных помещений или крупногабаритных и тяжелых створок

·         Реечные приводы — для загрязнённых помещений или люков дымоудаления и зенитных фонарей

Также работает с блоками управления:

ROS9110/1 – вентиляционный блок для управления системой проветривания и моторами с питанием 24В

ROS9109/1 – вентиляционный блок для управления системой проветривания и моторами с питанием 220В

ROS9036 – радиоблок блок для управления системой проветривания и моторами с питанием 220В

AO9109/* –блок питания для управления моторами с питанием 24В

Применение в профессиональных проектах

Для проектировщиков и архитекторов — выключатель соответствует требованиям пожарной безопасности для систем проветривания и дымоудаления и может интегрироваться в системы с управлением через «Сухой контакт».

Для монтажников СПК и производственников — компактные размеры и стандартная схема подключения упрощают интеграцию в мебельные конструкции с автоматизированными элементами.
